| IZGARA ÖLÇÜ TOLERANSLARI | |
 |
Ölçülen köşegenlerin farkı: D1-D2=max.0,01.L |
 |
e; f = max. +0 /-4 mm; g = max. ± 1,5 mm h; i = +8 / -0 mm |
 |
a = max. 0,0025.S |
 |
Dışbükey xt sapması; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |

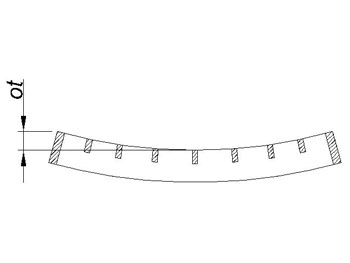

İçbükey ot sapması; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |

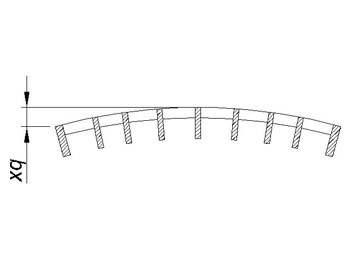

Dışbükey xq sapması; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |

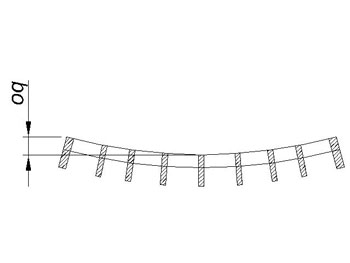

İçşbükey oq sapması; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |

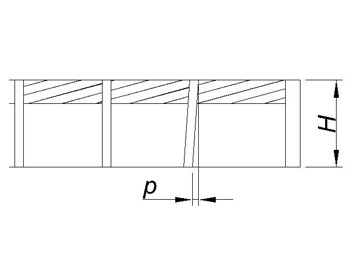

Destek ve kenar çubuklarının eğimi p max.; 0,1.H fakat max 3mm |
 |

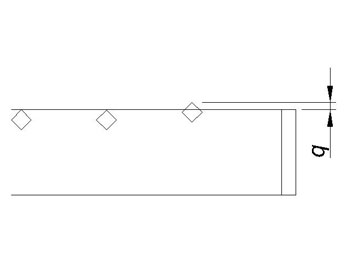

Dağıtıcı üstel çıkıntısı; q max = 1,5 mm |
 |
Çerçeve çıkıntısı; s max. = 1,0 mm |
 |
Çerçeve alt çıkıntısı; r max. = 1,0 mm |
 |

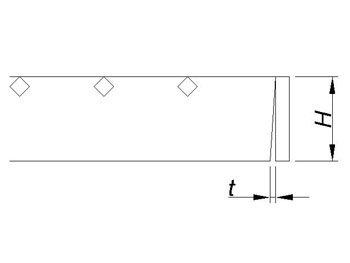

Çerçevenin eğik kesimi; t max. = ± 0,1 · H, fakat/but max. 3 mm |
 |
Dışbükey xt sapması max; 1/150 uzunluk>450 mm; max 8 mm 1/200 uzunluk<450 mm; max. 3 mm |
 .jpg) |

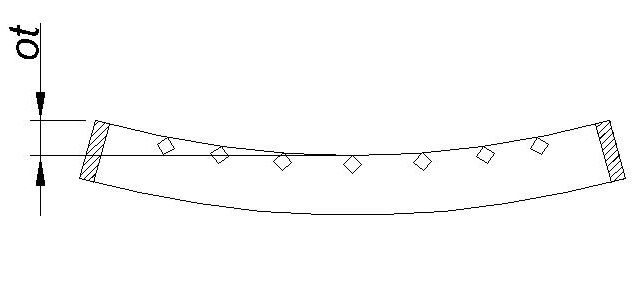

İçbükey ot sapması max; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |
Dışbükey xq sapması max; 1/150 uzunluk>450 mm; max 8 mm 1/200 uzunluk<450 mm; max. 3 mm |
 |

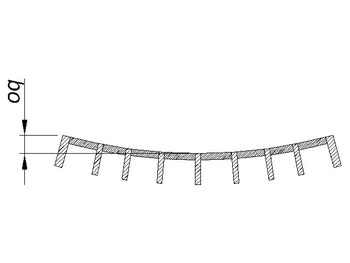

İçbükey oq sapması max; 1/200 uzunluk>600 mm; max 8 mm 1/200 uzunluk<600 mm; max. 3 mm |
 |
Dağıtıcı lamanın taşması; max = 0,5 mm |
 |
 |
 |
Dağıtıcı üstel çıkıntısı; q max = 1,5 mm |
 |
Çerçeve çıkıntısı; s max. = 1,0 mm |
 |
Çerçeve alt çıkıntısı; r max. = 1,0 mm |
 |

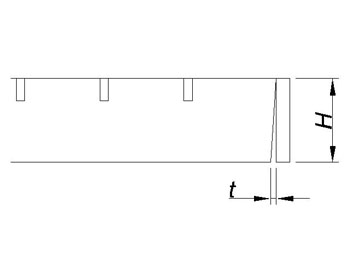

Çerçevenin eğik kesimi; t max. = ± 0,1 · H, fakat max. 3 mm |
 |
max. = 5 mm |
